Výroba tripmasteru - bude jednoduchý a levný
vlk
#41 Vytisknout diskuzi
Přidané 18-03-2013 13:11
Avatar člena

Člen

Příspěvek: 616
Založený: 01.07.10

tyfoza napsal:
Tak tripmaster je na světě, tedy po hardwarové a softwarové stránce.
Zbývá namontovat do krabičky a na motorku a otestovat na cestě.

Kompletní a snad přehledná prezentace je na videu. Jsou tam malinké chybičky, ale to se učeše. Třeba v rallye se zobrazuje čas minuty:vteřiny a má být hodiny:minuty a pár takových drobnůstek.

V režimu TRACK MASTER LAP counter, počítání kol na trati
zobrazuje motivační prvek a to rozdíl aktuální průměrné rychlosti v tomto kole mínus průměrná rychlost v celém závodě. Říkejme tomu BONUS. Když je záporný, zpomalujeme. Když je kladný, zobrazí se v rámečku a tak má být pořád, zrychlujeme...


... parada, paci sa mi to a som zvedavy na celkovy vysledok, otestovani na tej akcii a v neposlednom rade na cenu
zatim mi to pride na thumbs up, len newim ci to este spada do prvotnej predstavy: "jednoduchy" ale tie dalsie funkcie na skodu nie su
Navigačný pretek motocyklov podľa itinerára
www.rallykopanice.sk

tyfoza
#42 Vytisknout diskuzi
Výroba tripmasteru - bude jednoduchý a levný
Přidané 18-03-2013 13:35
Avatar člena

Člen

Příspěvek: 412
Založený: 27.05.12

Já pořád věřím, že jednoduchý je.
Po shlédnutí video od „konkurence“ viz. http://www.youtub...ilU800DYXI

byl přidán další režim a to
Rallye 100m zobrazuje 999.9
Rallye 10m zobrazuje 999.99

protože to vypadá, že někdo preferuje desetiny a někdo setiny a není problém mít oboje.

Vybírat se bude:
TRIPMASTER Rallye 100m --> TRIPMASTER Rallye 10m --> TRACKMASTER Lap counter --> NO RACE speed&temp.
Upravil tyfoza dne 18-03-2013 15:02
Když má člověk víc než potřebuje, neznamená to, že bude šťastnější... mně stačí dvě kola.
tyfoza.blogspot.cz

tyfoza.blogspot.cz
tyfoza
#43 Vytisknout diskuzi
Výroba tripmasteru - bude jednoduchý a levný
Přidané 18-03-2013 15:00
Avatar člena

Člen

Příspěvek: 412
Založený: 27.05.12

dotaz nejen na Jasterica:

dotaz na napájení - já to budu živit z 5V co mám do senzoru na kole. Rušení tam je, ale není ho tam moc. Bude se to muset vychytat na nějaké starší mašině, kde je rušení přímo brutální. Asi to bude muset mít i možnost mít jenom svoje baterky. Případně nějakou záložní.

Kam se připojují jiné tripmastery? K baterce motorky? Nebo to má svoje napájení?
Když má člověk víc než potřebuje, neznamená to, že bude šťastnější... mně stačí dvě kola.
tyfoza.blogspot.cz

tyfoza.blogspot.cz
jasterica
#44 Vytisknout diskuzi
Výroba tripmasteru - bude jednoduchý a levný
Přidané 18-03-2013 15:21
Člen

Příspěvek: 10
Založený: 14.09.12

tyfoza - IMO mám napájané 12V cez poistku z baterky.Ale má to aj svoj zdroj na pamet pri odstavení.Zrazit z 12 na 5v cet odpor nieje problém.

jasterica
Jasterica JM-FM adventure komponenty.
Výroba laminátových kapotáží na offroad, enduro a rally motocykle a štvorkolky.Výtoba a motáž duralových lešeni na rally.

stepan
#45 Vytisknout diskuzi
Výroba tripmasteru - bude jednoduchý a levný
Přidané 18-03-2013 15:53
Avatar člena

Člen

Příspěvek: 209
Založený: 19.05.10

Mně se to dost líbí. Ta teplota bude braná odkud?

tyfoza
#46 Vytisknout diskuzi
Výroba tripmasteru - bude jednoduchý a levný
Přidané 18-03-2013 16:00
Avatar člena

Člen

Příspěvek: 412
Založený: 27.05.12

Teplotní čidlo bude přímo v té hliníkové krabičce, ale není problém ho vyvést někam ven, chci to jako venkovní teploměr.
Teplotu máme na desetiny, protože použité teplotní čidlo má rozlišení 0.025 °C a přesnost +- 0.5 °C v rozsahu -40 - 125°C. Kolega ho testoval pomocí laboratorního teploměru od teploty 20-40 stupňů, a sedělo to přesně. Je kalibrované z výroby a vysoce přesné.
Když má člověk víc než potřebuje, neznamená to, že bude šťastnější... mně stačí dvě kola.
tyfoza.blogspot.cz

tyfoza.blogspot.cz
tyfoza
#47 Vytisknout diskuzi
Výroba tripmasteru - bude jednoduchý a levný
Přidané 18-03-2013 16:05
Avatar člena

Člen

Příspěvek: 412
Založený: 27.05.12

Ono kdyby někdo chtěl, dal by se udělat na míru velký displej, kde by bylo všechno a třeba i otáčkoměr. Nebo několik malých displejů. OLED existuje i pružný a průhledný, takže by se ti to klidně mohlo zobrazovat na plexi v přilbě a klidně bezdrátově a viděl bys to i proti přímému slunci.
Technologie je dostupná, ale vždycky je to o tom, kdo zaplatí vývoj.

Tady ten použitý OLED displej stojí samotný 560 korun, což já vnímám jako velmi drahé.

Když má člověk víc než potřebuje, neznamená to, že bude šťastnější... mně stačí dvě kola.
tyfoza.blogspot.cz

tyfoza.blogspot.cz
itchy
#48 Vytisknout diskuzi
Výroba tripmasteru - bude jednoduchý a levný
Přidané 18-03-2013 21:05
Avatar člena

Člen

Příspěvek: 784
Založený: 02.05.10

Chlape klobouk dolu,vypada to dobřethumbs upclap

tyfoza
#49 Vytisknout diskuzi
Výroba tripmasteru - bude jednoduchý a levný
Přidané 23-03-2013 03:02
Avatar člena

Člen

Příspěvek: 412
Založený: 27.05.12

Tak už nám to běží s proměnlivým generátorem pulsů na stole třetí den v kuse. Ověřeno, otestováno, odladěny detaily, písma jsou upravena na maximální možnou velikost.
V noci OLED displej neoslňuje, svítí to srovnatelně s běžnou palubní deskou.
Příští týden bude konečně první jízdní test na motorce a dohodím nějaké finální fotky.

Věc konečně dostala název AST, kolega si říká Anubis, tak je to AnubiSůvTripmaster

Úplný a hotový návod k finální verzi viz. https://docs.goog...sp=sharing

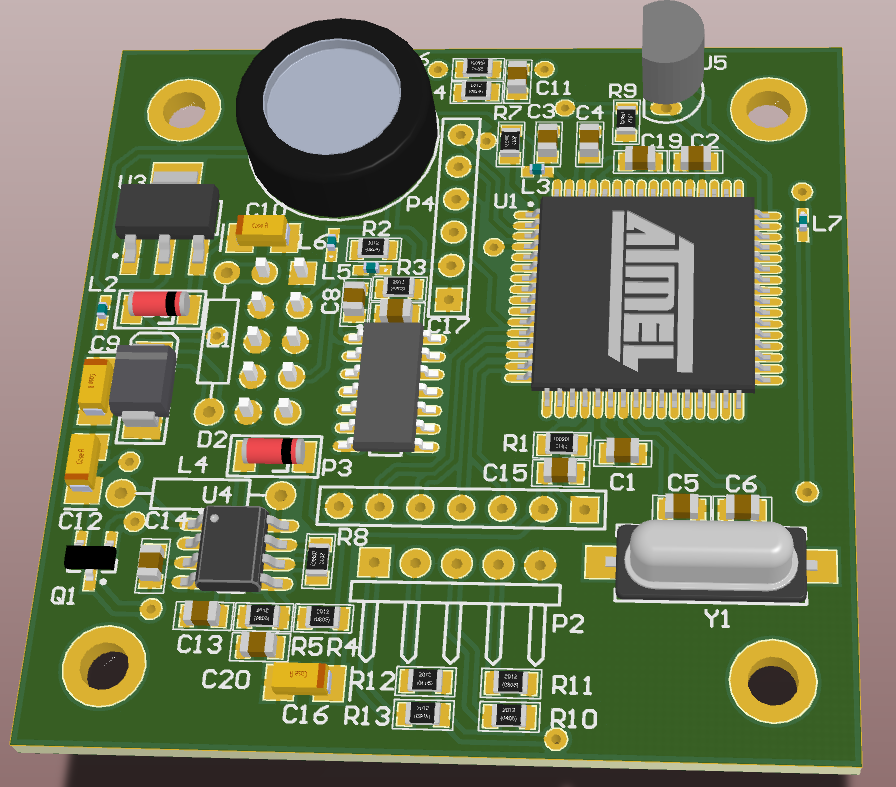

Přikládám základní desku tripmasteru, náhled. Reender vypadá moc pěkně.
Výroba desky domluvená v Číně po 10ks sériích. Bude to spolehlivější a snazší než se s tím piplat ručně a hlavně levnější.

Taky byla spočtena cena za celý tripmaster včetně dálkového ovládání.
Vyjde to na 2500 korun.
Prodražilo se to, protože třeba jenom kondenzátor, který podrží 8ms napájení po vypnutí tripmasteru, aby se mohla vždy bezpečně uložit data stojí hříšných 40 korun! A tak se to nasčítalo.
Pro info: Celý vývoj sežral 60 hodin práce.
tyfoza přiložený následující obrázek:


[157.13Kb]
Když má člověk víc než potřebuje, neznamená to, že bude šťastnější... mně stačí dvě kola.
tyfoza.blogspot.cz

tyfoza.blogspot.cz
qwert
#50 Vytisknout diskuzi
Výroba tripmasteru - bude jednoduchý a levný
Přidané 23-03-2013 07:06
Avatar člena

Člen

Příspěvek: 5523
Založený: 13.05.10

Fakt dobrá práce..clap

ivan66
#51 Vytisknout diskuzi
Výroba tripmasteru - bude jednoduchý a levný
Přidané 23-03-2013 11:49
Avatar člena

Člen

Příspěvek: 1415
Založený: 12.06.10

tyfózo clapflower.

tyfoza
#52 Vytisknout diskuzi
Výroba tripmasteru - bude jednoduchý a levný
Přidané 24-03-2013 21:32
Avatar člena

Člen

Příspěvek: 412
Založený: 27.05.12

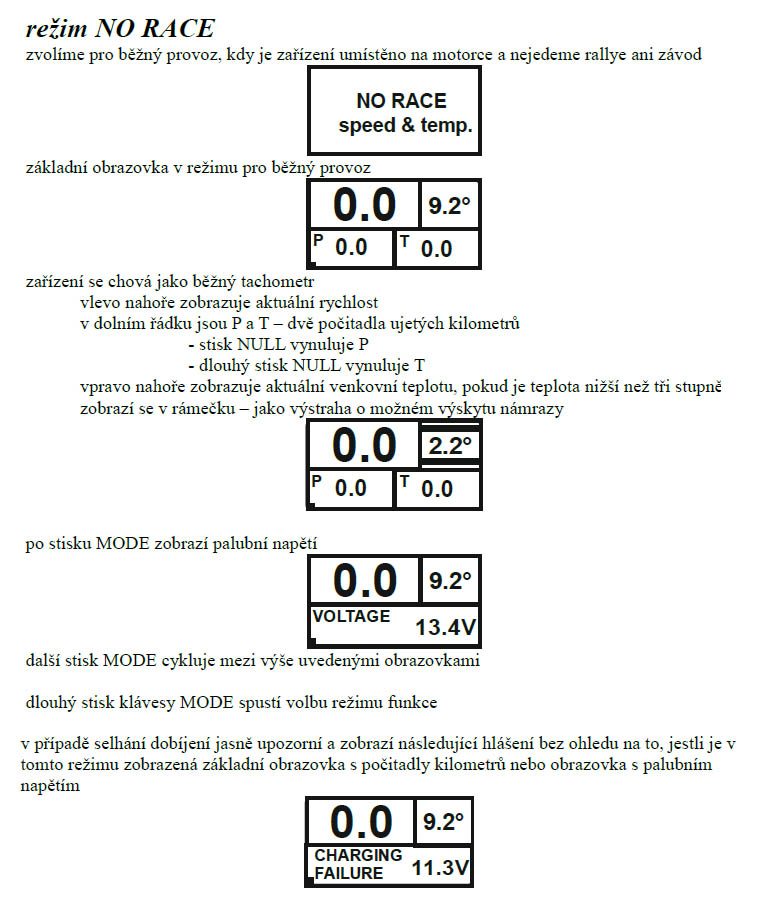

Co umí náš palubní počítač AST 1.0 nového?
Měřit palubní napětí.

Byla zase chvilka času a protože už všechno funguje, přibylo do režimu BĚŽNÝ PROVOZ měření palubního napětí. Když už je to připíchnuté na palubní napětí, ať ho to monitoruje. V případě výpadku dobíjení informuje - ale pouze v režimu běžný provoz.
Vím, že to na funkci nemá vliv - ale lidi si dávají voltmetry nebo diody informující o dobíjení atd. Tady to kdosi zmiňoval http://www.vstrom...t=15#35106
tyfoza přiložený následující obrázek:


[169.26Kb]
Upravil tyfoza dne 24-03-2013 21:40
Když má člověk víc než potřebuje, neznamená to, že bude šťastnější... mně stačí dvě kola.
tyfoza.blogspot.cz

tyfoza.blogspot.cz
tyfoza
#53 Vytisknout diskuzi
Výroba tripmasteru - bude jednoduchý a levný
Přidané 24-03-2013 21:47
Avatar člena

Člen

Příspěvek: 412
Založený: 27.05.12

A kdyby některého elektronika zajímalo schéma, tak tady je.
Chtěl bych to pak dát volně k dispozici komplet s dokumentací a kódem pro procesor, jestli si to někdo bude chtít postavit sám, ať si to užije.
https://docs.goog...sp=sharing

A pokud někdo máte nějaký další nápad, co by v režimu BĚŽNÝ PROVOZ mohlo být, tak sem s tím. Program zabírá zatím 2/3 paměti procesoru, takže by tam toho ještě vešlo hodně. Je to naprosto oddělené od zbytku kódu, takže na závodní režimy TRIPMASTER a TRACKMASTER další funkce při běžném provozu nemají vliv.
Upravil tyfoza dne 24-03-2013 21:52
Když má člověk víc než potřebuje, neznamená to, že bude šťastnější... mně stačí dvě kola.
tyfoza.blogspot.cz

tyfoza.blogspot.cz
vlk
#54 Vytisknout diskuzi
Výroba tripmasteru - bude jednoduchý a levný
Přidané 25-03-2013 07:44
Avatar člena

Člen

Příspěvek: 616
Založený: 01.07.10

pane jo, ..... tyfozo fakt pekna pracicka clap

ja bych potreboval keby to vedelo upozornovat: zaklapni si bocak, zatvor si veko kufra .... hilarious
teraz vazne: bolo by mozne aby to nejako ukazovalo dobijane? pripadne stav akumulatoru?
Navigačný pretek motocyklov podľa itinerára
www.rallykopanice.sk

tyfoza
#55 Vytisknout diskuzi
Výroba tripmasteru - bude jednoduchý a levný
Přidané 25-03-2013 08:08
Avatar člena

Člen

Příspěvek: 412
Založený: 27.05.12

Vlk: Už je to vymyšlené.
Upozorní to na problém nedobíjení i přebíjení baterie.
Mrkni na poslední verzi návodu, ať je to naprosto jasné:
https://docs.goog...sp=sharing
str. 2 - servisní nastavení
str. 5 - režim běžný provoz NO RACE
Upravil tyfoza dne 25-03-2013 08:11
Když má člověk víc než potřebuje, neznamená to, že bude šťastnější... mně stačí dvě kola.
tyfoza.blogspot.cz

tyfoza.blogspot.cz
ddusann
#56 Vytisknout diskuzi
Výroba tripmasteru - bude jednoduchý a levný
Přidané 25-03-2013 10:38
Člen

Příspěvek: 87
Založený: 27.05.10

Mozna je to uplna blbost, ale napadlo mne, ze by tam mohlo byt USB, 5V 1A na dobijeni telefonu atd...

marvy
#57 Vytisknout diskuzi
Výroba tripmasteru - bude jednoduchý a levný
Přidané 25-03-2013 11:12
Avatar člena

Člen

Příspěvek: 262
Založený: 24.02.11

tyfoza> Skvělá práceclap Fakt klobouk dolů.

Kdy to bude dostupný?

http://marvysweb.blogspot.com/
tyfoza
#58 Vytisknout diskuzi
Výroba tripmasteru - bude jednoduchý a levný
Přidané 25-03-2013 11:42
Avatar člena

Člen

Příspěvek: 412
Založený: 27.05.12

ddusann: Měl USB konektoru bych měl strach. Zbytečné riziko poškození. Je to primárně do offroadu, vodotěsné, prachutěsné, blátutěsné, nerozbitné.
Když přičteš cenu malého pulsního zdroje a hlavně nějakého opravdu vodotěsného USB konektoru, bylo by to špatně - pak by někdo platil za věc, kterou nepotřebuje.

Takže konektor ne. Možná nějaká dioda co by signalizovala poruchu nabíjení, ale USB ne.
Když má člověk víc než potřebuje, neznamená to, že bude šťastnější... mně stačí dvě kola.
tyfoza.blogspot.cz

tyfoza.blogspot.cz
tyfoza
#59 Vytisknout diskuzi
Výroba tripmasteru - bude jednoduchý a levný
Přidané 25-03-2013 11:47
Avatar člena

Člen

Příspěvek: 412
Založený: 27.05.12

marvy: Reálně dostupné to bude v květnu. Teď v dubnu s tím odjedu nějaké to rallye a udělám nějaký hardcore test. Prvních 10ks základních desek přijde z Číny až na konci dubna.
Když má člověk víc než potřebuje, neznamená to, že bude šťastnější... mně stačí dvě kola.
tyfoza.blogspot.cz

tyfoza.blogspot.cz
jasterica
#60 Vytisknout diskuzi
Výroba tripmasteru - bude jednoduchý a levný
Přidané 25-03-2013 13:32
Člen

Příspěvek: 10
Založený: 14.09.12

tyfoza - paráda.Daj vediet ked budeš zbierat prvých záujemcov.

jasterica
Jasterica JM-FM adventure komponenty.
Výroba laminátových kapotáží na offroad, enduro a rally motocykle a štvorkolky.Výtoba a motáž duralových lešeni na rally.
